鑄件冒口頸部縮孔產(chǎn)生原因，及解決方案！
發(fā)布時間： 2020-03-27 來源：洛陽順祥機械有限公司 點擊：672
鑄鐵件冒口頸部產(chǎn)生縮孔該如何處理？相信這個問題是一個共性的問題，很多鑄造行業(yè)人士也遇到過，如果沒有找到好的解決方案，不妨大家一起探討一下！
一、冒口頸縮孔產(chǎn)生的機理
冒口頸縮孔是指冒口中縮孔穿過冒口頸，侵入鑄件中，形成二次縮孔（內(nèi)縮孔）主要的原因是冒口頸凝固的比鑄件早，堵塞了冒口至熱節(jié)的補縮通道（凝固過程中從熱節(jié)依次挪移至冒口頸、冒口的液相形成的通道），使冒口中的金屬液不能對熱節(jié)凝固時發(fā)生的體積虧損進(jìn)行補償（補縮），就產(chǎn)生冒口頸縮孔。
二、冒口頸縮孔引起的原因分析
1、過長的凝固時間；
2、過多的補縮口；
3、澆注溫度；
4、過大的內(nèi)澆口；
5、碳硅當(dāng)量過高；
6、澆注系統(tǒng)的設(shè)計；
7、內(nèi)澆口形狀。
三、解決方案
1、過多的補縮口
遇到這種情況，可以嘗試改進(jìn)澆注系統(tǒng)，均勻進(jìn)水，用一個大的冒口補縮。

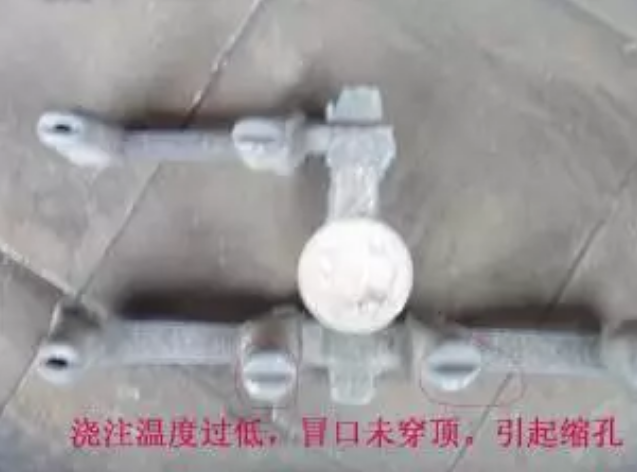

2、澆注溫度
解決方法：
在生產(chǎn)過程中控制好澆注溫度，球鐵溫度控制在1360以上，灰鐵控制在1400度以下。
3、澆鑄系統(tǒng)的設(shè)計
解決方法：合理設(shè)計澆注系統(tǒng)，特別要注意鐵水的流速及流向球鐵澆注系統(tǒng)建議比例：直：橫：內(nèi)=1：1.2-2.0：0.75
- 上一篇：?如何解決快速冷卻鑄鐵件的問題
